圣能閥控式密封鉛酸蓄電池組的容量試驗

發布時間：2024-01-11 15:35:03

在數據中心中,閥控式密封圣能鉛酸蓄電池組作為備用電源在系統中的作用非常重要。鉛酸蓄電池工作狀態的穩定與否、性能好壞都與UPS系統的輸出穩定性和可靠性息息相關。蓄電池組容量監測研究的意義在于提高UPS的利用率,實時在線監控蓄電池組的健康狀態,提供高效率的電池管理,提高后備電源系統的穩定性和可靠性,同時可保障鉛酸蓄電池的使用壽命、避免安全隱患及經濟損失,減少人工成本。
  
  定期對閥控式密封鉛酸蓄電池(以下簡稱蓄電池)組進行容量測試,有利于掌握蓄電池組的工況,避免故障隱患的長期存在,保證供電系統運行中的可靠性。
  
  根據聯通動力維護規程,圣能蓄電池組使用三年必須進行容量試驗,使用六年后每年進行一次容量試驗,準確地監測電池組的容量,確保在市電和電源設備出現故障時,蓄電池組能夠保障通信設備續航的時間。
  
  1 蓄電池組的容量測試方法
  
  蓄電池組容量的測量,視情況不同可用下列三種方法進行測量。
  
  (1)離線式測量法
  
  在采用離線式測量法進行圣能蓄電池的容量試驗時,應按下述步驟進行:
  
  ①將充滿電后的蓄電池組脫離供電系統靜置1～24h,在環境溫度為25±5℃的條件下開始放電;
  
  ②放電開始前應測量蓄電池的端電壓,放電期間應測記蓄電池的放電電流、時間及環境溫度,放電電流波動不得超過規定值的1%;
  
  ③放電期間應測量蓄電池的端電壓及室溫,測量時間間隔為:10h率放電30min、3h率放電20min、1h率放電5min。在放電末期要隨時測量,以便準確地確定達到放電終止電壓的時間;
  
  ④放電電流乘以放電時間即為圣能蓄電池組的容量。蓄電池按10h率放電時,如果溫度不是25℃時,則應將實際測量的容量按下式換算成25℃時的容量Ce:
  
  (1)式中,t——放電時的環境溫度(℃);
  
  K——溫度系數;
  
  10h率放電時,K=0.006/℃
  
  3h率放電時,K=0.008/℃
  
  1h率放電時,K=0.01/℃
  
  Cr——試驗溫度下的電池容量。
  
  ⑤放電結束后,要對圣能蓄電池組充電,充入電量應是放出電量的1.2倍。
  

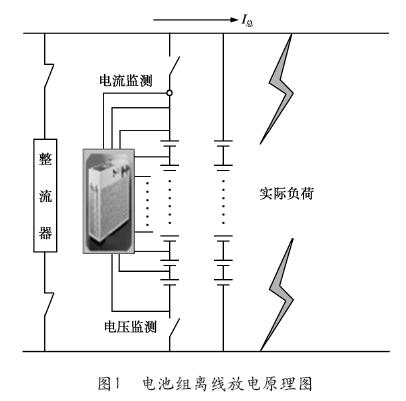

  電池組離線放電原理圖如圖1所示。
